一、歐版磨粉機

  OBM系列磨粉機是吸收歐洲磨粉機先進系統結合我國的實際情況改進整合的一種新型節能的磨粉設備，結構更加緊湊，安裝調節更加方便快捷，生產效率有了大大的提升，

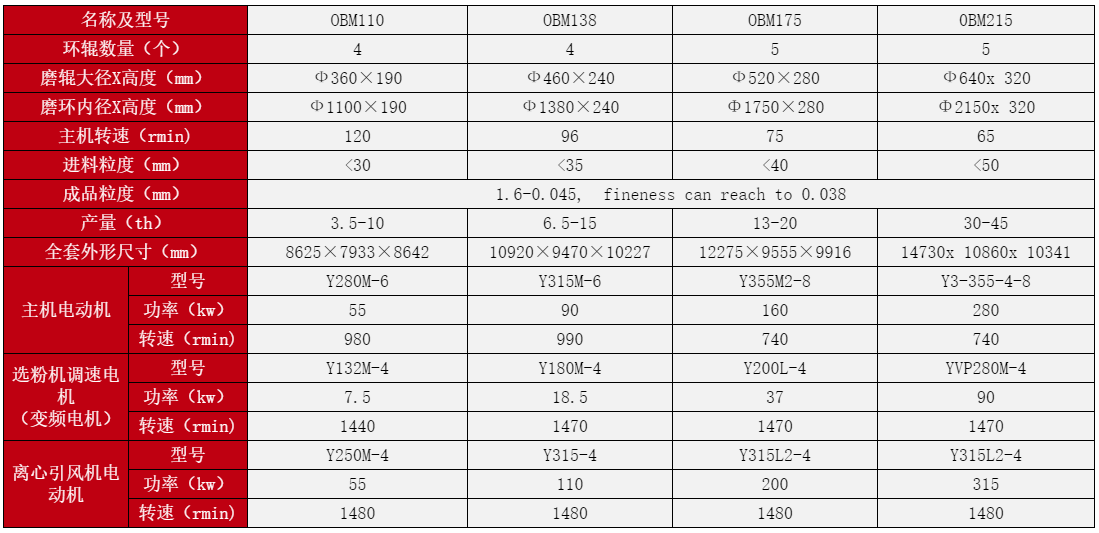

二、主要技術參數

三、性能特點：

  OBM系列磨粉機和傳統的磨粉機相比：它增大了磨粉的工作腔。優化了磨機的 風力循環系統，重新計算調整了主機功率和風機功率的投入比。實現了在低耗能的情況下同等功率較傳統磨機相比較，生產的成本有了大大的提升。

OMB系列磨粉機的動力傳統系統，主機采用減速機傳動方式。改變了傳統設備的皮帶輪傳動方式。解決了皮帶輪渦輪傳動在生產過程中產生的暴死現象，并且、電機、減速機、主機每部分都有聯軸器連接。維修方便，克服了傳統磨機的傳動系統，出了問題整機拆卸的弊端。整套磨機所有的動力都采用軟啟動方式，選粉機電機加裝了變頻器調速裝置，所生產的成品粉細度的選擇范圍有了大大提高。

生產成本低,性能高，穩定性好,可靠性高、產品粒度組成好.

四、工作原理

磨粉機整機工作過程（粉磨物料過程）：大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將物料均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子被風機氣流帶走，經選粉機進行分級，符合細度的粉子隨氣流經管道進入旋風集粉器內，進行分離收集，再經出粉管排出即為成品粉子。氣流再由旋風集粉器上端回風管吸入引風機。本機整個氣流系統是密閉循環的，并且是在負壓狀態下循環流動的。

在磨室內因被磨物料中有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發膨脹改變了氣流量，以及整機各管道接合處密封不嚴，讓外界氣體被吸入，使循環氣流風量增加，為此通過調整風機和主機間的排氣管來達到氣流的平衡，并將多余氣體導入布袋除塵器內，把余氣帶入的微粉收集下來，余氣被凈化后排出。

主機工作過程是電動機通過一副三角帶輪帶動橫向傳動軸轉動，橫向傳動軸再通過另一端的錐齒輪帶動主機主軸，主軸的上端連接著磨輥吊架，磨輥裝置通過橫擔軸吊裝在磨輥吊架上并形成擺動支點，其不僅圍繞軸回轉，同時在離心力的作用下磨輥沿著磨環內圓滾動，磨輥本身因摩擦作用而自轉。磨輥吊架下端裝有鏟刀架，鏟刀架的下法蘭上裝有傾斜的鏟刀，鏟刀的前端接近磨室襯板，后端位于磨輥與磨環形成的楔形間隙內，鏟刀與磨輥同轉過程中把物料鏟拋喂入磨輥磨環之間而被擠壓、碾碎。從磨環底部進入磨腔的氣流將小顆粒粉料帶入選粉機，由此而達到制粉目的。
